- Производитель:
- Модель:VSVA
- Артикул:561374
- 0
Добро пожаловать в интернет-магазин промышленных компонентов автоматизации! Здесь вы можете купить датчики, реле безопасности, панели операторов, пневмо и электро приводы, компоненты промышленной пневматики, фильтры, от официального дистрибьютора. За счет работы напрямую с заводами-изготовителями наш магазин гарантирует подлинное качество продукции по доступной цене. В условиях санкционного давления, мы берем на себя обязанность, гарантировано произвести поставку оригинальной продукции по оптимальной цене.
Основные характеристики
Производитель
Festo
Артикул
561374

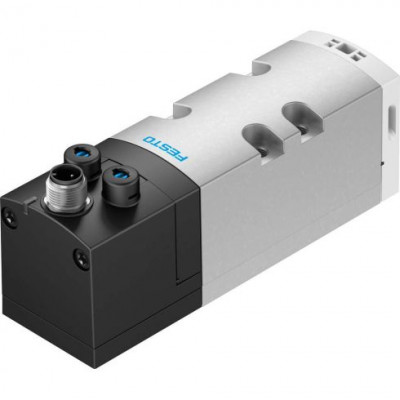

Наименование
Распределитель с электроуправлением
Серия товара
VSVA
Группа
Стандартные
Тип оборудования
Распределители
Технические характеристики
Количество линий и позиций
5/2 лин./поз.
Тип управления
Электромагнитное
Тип конструкции
Золотниковый
Тип пилотного управления
Непрямого действия
Питание пилотного каскада
Внешний
Присоединение 3
1/4
Ручное дублирование
Защелкиваемый; Толкающий
Функция быстрого выхлопа
Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Класс защиты
IP65 NEMA 4
Тип действия
Бистабильный
Время переключения
16 мс
Присоединение 1
1/4
Присоединение 2
1/4
Максимальный стандартный расход
2000
Направление потока
Любое
Расход в составе блока
1300 л/мин
Расход на индивидуальной плите
1400 л/мин
Рабочий цикл
100 %
Негативный тестовый импульс с логикой 1
900 мкс
Позитивный тестовый импульс с логикой 0
1400 мкс
Электрические характеристики
Тип электрического подключения
Центральный разъем
Мощность катушки
1,6 Вт
Электрическое подключение
M12x1
Количество контактов
3-жильный
Рабочее напряжение катушки
24 В DC
Допустимые колебания напряжения
± 10 %
Форма подключения
Круглая
Массо-габаритные и монтажные характеристики
Тип крепления
Соединительная плита
Положение при сборке
Любое
Монтажный шаг
43 мм
Ширина
42 мм
Присоединение 4
Соединительная плита, размер 1 согласно ISO 5599-1
Присоединение 5
Соединительная плита, размер 1 согласно ISO 5599-1
Тип резьбы
G
Выхлоп пилота, канал 82/84
Не канализированный в соответствии со стандартом; Канализированный
Подвод пилотного воздуха 12/14
Соединительная плита, размер 1 согласно ISO 5599-1
Условный проход
11 мм
Вес
439 г
Особенности материалов
Материал корпуса
Алюминиевое литье под давление; PA (Полиамид)
Тип уплотнения
Мягкий
Материал уплотнения
FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Материал винтов
Гальванизированная сталь
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Максимальное рабочее давление
16 бар
Пилотное давление
От 3 до 10 бар
Температура окружающей среды
От -5 °C до +50 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздуха
От 0 % до 90 %
Сопротивление коррозии
0 - Нет стойкости к коррозии
Стандарты
Соответствует стандарту
ISO 5599-1
Стандарт присоединения
ISO 5599-1
Авторизация
C CSA us (OL) C UL us - Recognized (OL)
Стойкость к вибрации
Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Дополнительные характеристики
Защита от перекрытия
Да
Отображение статуса сигнала
LED
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях. Указанная информация не является публичной офертой.
