• Рейтинг:
    0 отзывов
  • Производитель:
    Pepperl + Fuchs
  • Модель:
    Z 787.H
  • Артикул:
    071940
  • Вещества-передатчики:
    28 В постоянного тока
  • Диапазон рабочих температур:
    -20 → +60°C
  • Допуск в опасные зоны:
    АТЕКС
  • Количество каналов:
    2
  • Максимальная рабочая температура:
    +60°C
  • Минимальная рабочая температура.:
    -20°C
  • Напряжение макс.:
    250 В
  • Напряжение тока безопасностью макс.:
    -25°См
  • Сила тока безопасностью макс.:
    120 мА
  • Сопротивление току безопасности:
    250 ОМ
  • Тип барьера:
    Стабилитронный барьер
  • Тип модуля:
    Стабилитронный барьер
  • Типы разъемов:
    120 мА
38022 р.
Ожидание 2-4 рабочих недели

Дополнительная информация и техническая документация


Z 787.H Datasheet Datasheet

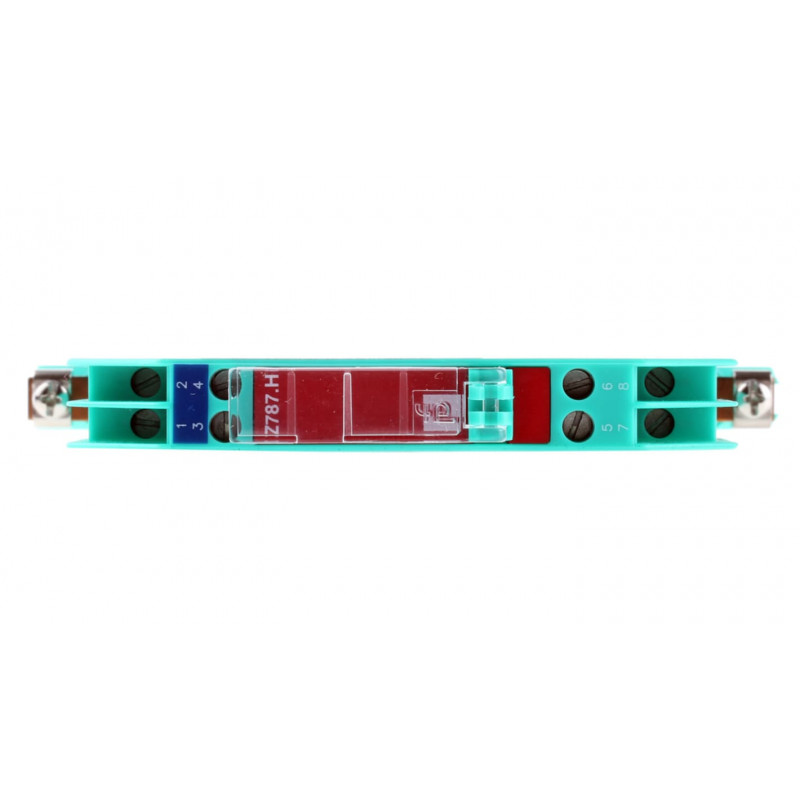

Z787.H, двухканальный


В 3-проводном решении для применений с преобразователями реализована комбинация диодного барьера на 28 В с 300 Ом и диодного барьера на 28 В с возвратом. Особое внимание следует уделять внутреннему падению напряжения, вызванному возвратом диода. Типичное применение: передача от 4 до 20 мА

Номер сертификата

BAS 01 ATEX 7005

Группа и категория

IIC-класс 1, Div1, группы A-G


Разъединительный импульсный усилитель


Шунтирующие стабилитронные барьеры Пепперл + Фукс используются в качестве защитных интерфейсов между искробезопасными и неискобезопасными цепями. Изготовленные из материала Макролон ® , они предназначены для передачи электрических сигналов (в любом направлении) между безопасными и опасными зонами и для ограничения энергии, которая может быть передана из безопасной зоны в опасную в случае возникновения неисправностей в безопасной зоне. Все показанные системы лицензированы для IIC класса 1, Div1, групп A-G
